Планетарный механизм поворота на ДЭТ-320

/
с НДС 20%

Описание

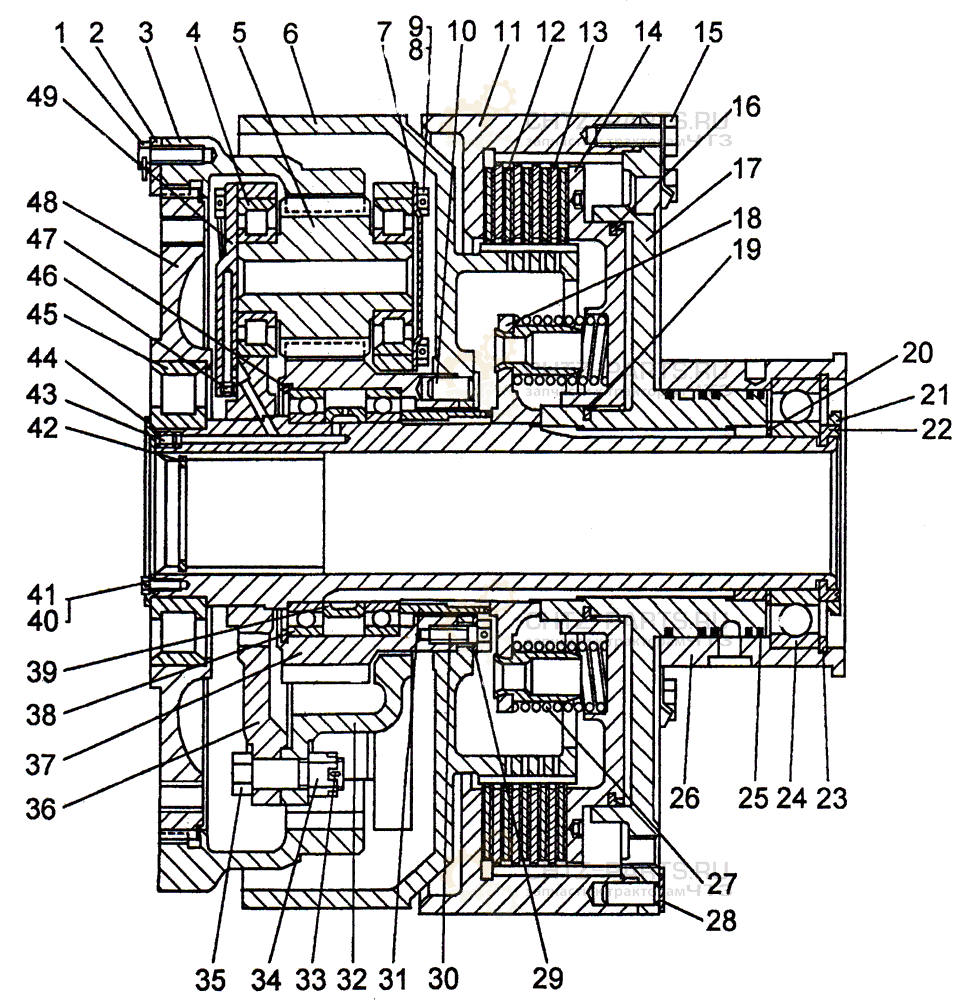

Планетарный механизм поворота ДЭТ-320
Поз.	Обозначение	Наименование	Кол.
	748-16-161СП; 748-16-162СП	Планетарный механизм поворота
1	700-28-2342	Болт	12
2	748-16-167	Планка	6
3	748-16-165	Колесо зубчатое	1
4	-	Подшипник 12308ЛМ	8
5	748-16-110	Сателлит	4
б	748-16-103 ¹	Барабан	1
7	748-16-127	Крышка	4
8	700-28-2036	Болт	32
9	-	Проволока КО 1,4	4,1 M
10	700-32-2213 ^{1, 2}	Штифт	12
11	748-16-70 ²	Барабан	1
12	748-16-102СП	Диск	5
13	748-16-23	Диск	4
14	748-16-67	Диск нажимной	1
15	700-28-2343 ²; 700-28-2343-01	Болт	12
16	748-16-57	Манжета	1
17	748-16-111СП ²	Фланец	1
18	748-16-103СП	Водило пружин	1
19	748-16-22	Манжета	1
20	748-16-62	Кольцо	1
21	748-16-17	Кольцо замковое	1
22	748-16-16	Кольцо разрезное	2
23	700-39-57	Кольцо стопорное	1
24	-	Подшипник 218	8
25	748-16-19	Кольцо уплотнительное	5
26	748-16-118СП ³; 748-16-119СП ⁴	Стакан	1
27	700-38-383 ⁵	Пружина	12
28	748-16-122 ²	Планка стопорная	6
29	748-16-26	Шайба	1
30	700-28-2341 ¹	Болт	6
31	748-16-27	Втулка распорная	1
32	748-16-107 ⁶	Водило	1
33	-	Шплинт 4×36.019 ⁶	8
34	-	Гайка 2M16×1,5-7Н.6 ⁶	8
35	700-28-234 ⁶	Болт	8
36	748-16-160СП ⁶	Водило	1
37	748-16-108 ¹	Шестерня солнечная	1
38	-	Подшипник 1000921	2
39	748-16-111	Втулка распорная	1
40	700-35-2124	Винт	4
41	-	Проволока КО 1,6	2 M
42	700-58-2400 ⁶	Кольцо	1
43	-	Винт BM8-8g×12.14H ⁶	4
44	748-16-114	Крышка	1
45	-	Подшипник 2220К	1
46	-	Винт BM6-6g×8.14H	4
47	700-39-55	Кольцо стопорное	1
48	748-16-166	Фланец	1
49	748-16-162	Крышка	4
¹ Заказывать комплект 748-16-145СП. ² Заказывать комплект 748-16-144СП. ³ Входит в 748-16-162СП. ⁴ Входит в 748-16-161СП. ⁵ Заказывать комплект из 12 штук. ⁶ Заказывать комплект 748-16-165СП.
