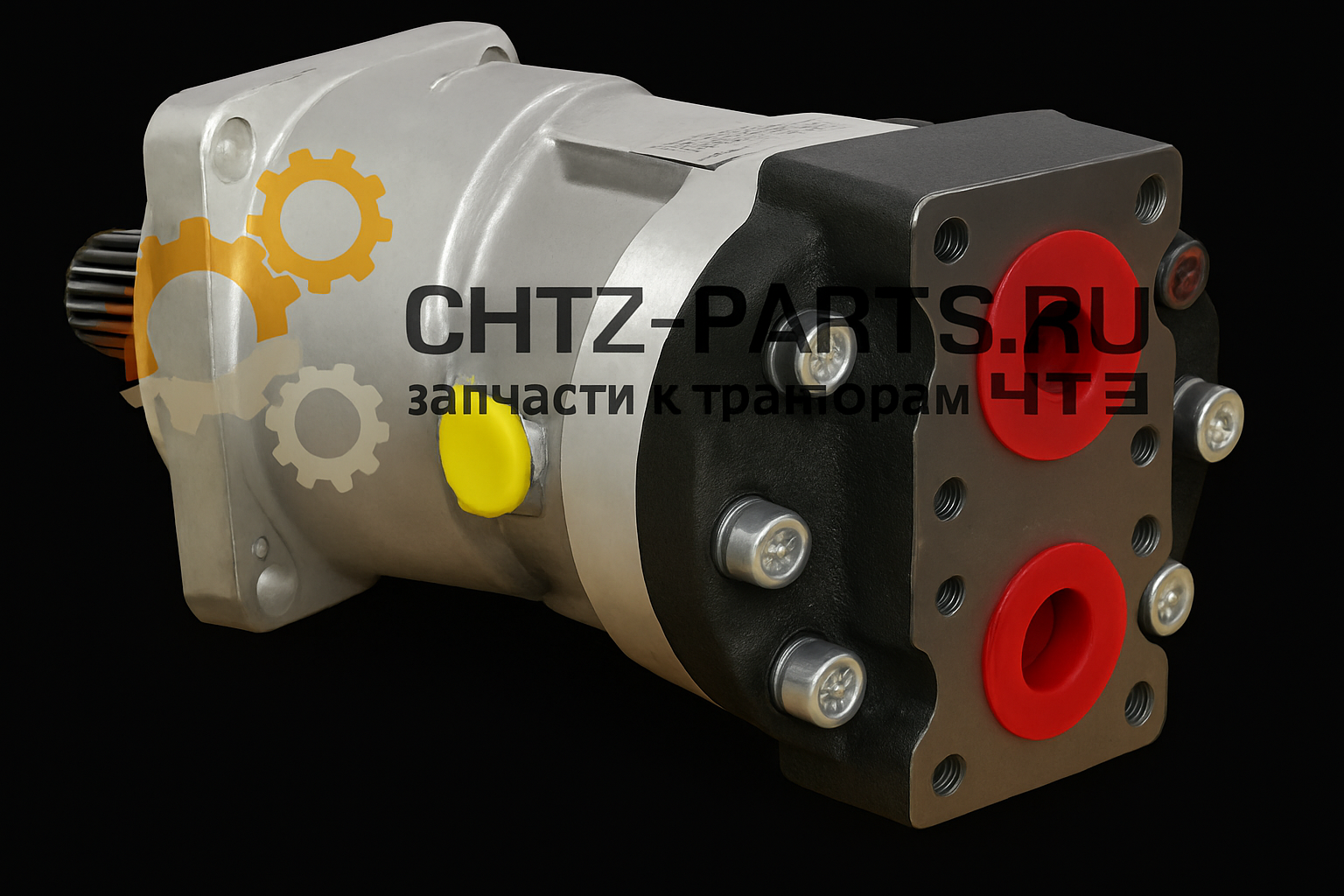

Аксиально-поршневой гидромотор 310.4.56.00.06 56 см³ объёмного гидропривода
с НДС 20%
-
Гидромотор 310.4.56.00.06 — аксиально-поршневой гидромотор объёмного гидропривода (56 см³)
В нашей организации представлен гидромотор 310.4.56.00.06 — гидравлическая машина объёмного типа, предназначенная для преобразования энергии потока рабочей жидкости в механическую энергию вращения выходного вала.
Гидромотор относится к классу аксиально-поршневых нерегулируемых гидромоторов с наклонным блоком цилиндров (угол наклона 25%) и применяется в составе объёмных гидроприводов машин, работающих в тяжёлых эксплуатационных режимах.
Назначение гидромотора 310.4.56.00.06
Гидромотор предназначен для работы в гидроприводах, где требуется:
-
высокий крутящий момент;
-
стабильная частота вращения;
-
реверсивное вращение;
-
длительная работа под нагрузкой;
-
надёжность в условиях вибраций и перепадов давления.
Используется как исполнительный орган гидропривода для привода рабочих механизмов, узлов вращения, ходовых и технологических систем.
Устройство и принцип работы
Гидромотор 310.4.56.00.06 состоит из:
-
качающего узла (блок цилиндров, поршни с шатунами, распределитель);
-
вала с подшипниковым узлом;
-
задней крышки;
-
дренажных и напорных каналов.
Принцип действия:
Рабочая жидкость под давлением поступает через распределитель в блок цилиндров, воздействует на поршни качающего узла. Усилие передаётся через сферический шарнир, где раскладывается на:
-
осевую составляющую (воспринимается подшипниками);
-
тангенциальную составляющую, создающую крутящий момент на валу.
Частота вращения, направление и момент зависят от:
-
объёма подаваемой жидкости;
-
давления в системе;
-
рабочего объёма гидромотора;
-
направления потока.
Технические характеристики
Тип: аксиально-поршневой, нерегулируемый
Рабочий объём: 56 см³/об
Номинальная частота вращения: 1800 об/мин
Номинальная подача: 84 л/мин
Номинальное давление: 20 МПа
Крутящий момент: 187,63 Н·м
Исполнение вала: шлицевое
Диаметр вала: 35 мм
Количество шлицов: 16
Монтажный фланец: ISO 3019/2 (4 отверстия)
Вращение: реверсивное
Масса: 17 кг
Подшипники: конические
Блок цилиндров: биметаллический
Таблица заменяемости (аналоги)
Гидромотор 310.4.56.00.06 взаимозаменяем с:
-
МН56/32 — Шахтинский завод «Гидропривод»
-
А1-56/25.00 — Хорда-Гидравлика (Гомель)
-
410.56-09.02 — Стройгидравлика (Одесса)
-
MBF10.4.56.00 — Гидросила (Кировоград)
Применение на технике
Гидромотор применяется в широком спектре техники:
Экскаваторы
ЭО-3323, ЕК-12, ЕК-14, ЕТ-14, ЕТ-18, ЕТ-20 (ТВЭКС)
Автокраны
КС-45721, КС-55713, КС-55717А, КС-6973А, КС-6476, МКТ-20, МКТ-25
Погрузчики
Амкодор (А-332, А-352, ТО-18, ТО-28), ПУМ-500, ПУМ-600, ПК-33, ПК-40
Автогрейдеры
ДЗ-198, ДЗ-180А, ДЗ-122Б, ДЗ-298
Катки
ДУ-84…ДУ-111, ДМ-63…ДМ-65, А-6622, А-6712
Коммунальная техника
КО-713, КО-806, КО-823, КО-427, КО-452, КМ-500, КМ-600
Манипуляторы
ИНМАН, Лесхозмаш, Соломбальский МЗ, Синегорец
Буровое и нефтегазовое оборудование
БМ-811, МБШ-518, ПБУ-2, ЛБУ-50, АНЦ-320, УНС-500
Железнодорожная техника
ЩОМ-6, ВПО-3000, ВПРС-02/03/10
Требования к эксплуатации
-
обязательный контроль температуры и давления;
-
наличие дренажной линии;
-
запрет перегрузок;
-
соблюдение чистоты масла (класс 12 по ГОСТ);
-
рекомендованные масла: МГ-15, МГ-22, МГ-46, И-Г-А-46;
-
категорически запрещено смешивать масла.
-
